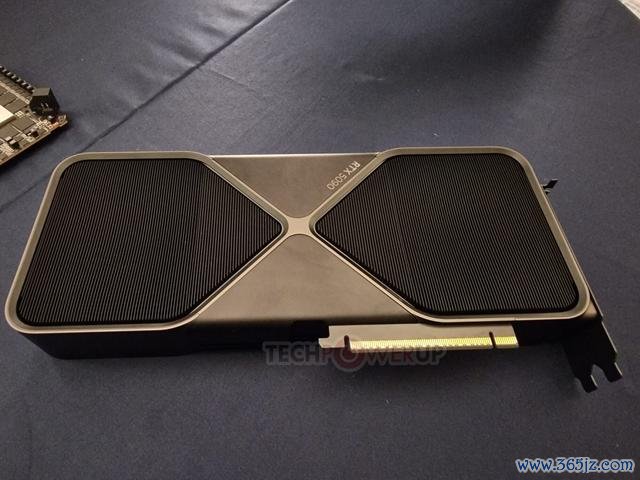

在 2025 年国外破钞电子展上，咱们亲手体验了新款 NVIDIA GeForce RTX 5090 Founders Edition “Blackwell” 显卡。这款显卡终点精深，比 RTX 4090 FE 更长更高，但厚度唯有 2 个插槽。这是因为 NVIDIA 的谋略师发现，由于显卡变薄而亏损的散热器散热面积不错通过向其他标的拉伸来收复。这款显卡保留了已往两代（可纪念到 RTX 30 系列）Founders Edition 显卡的基本外形谋略，但调动了双轴空气流畅的宗旨。

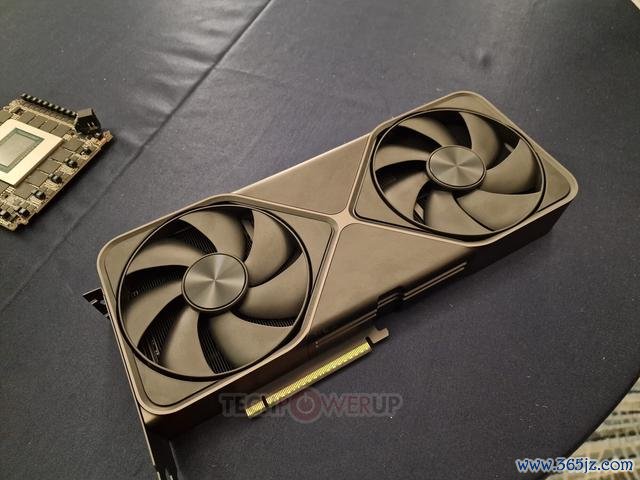

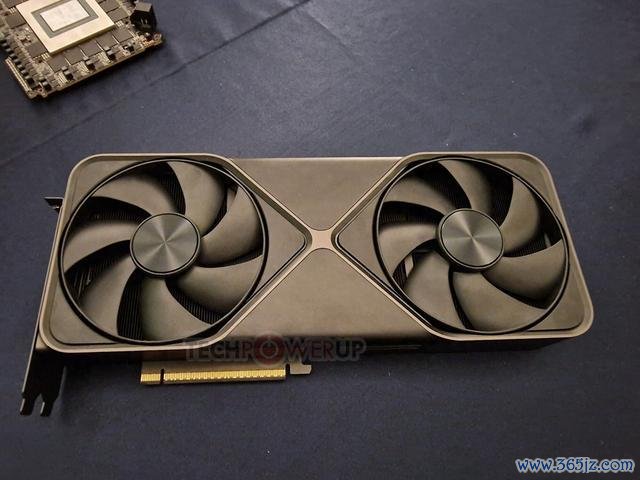

已往的几代显卡在一侧使用进气电扇，吹向 PCB，在背板尾端使用另一个电扇将空气通过散热器并从后头吹出，而 RTX 5090 FE 有两个大电扇，两个电扇齐将冷空气吹过散热器并将热气从显卡后头吹出。 PCB 位于显卡的中心，依靠一组分线 PCB 收场主机接口和披露输出。

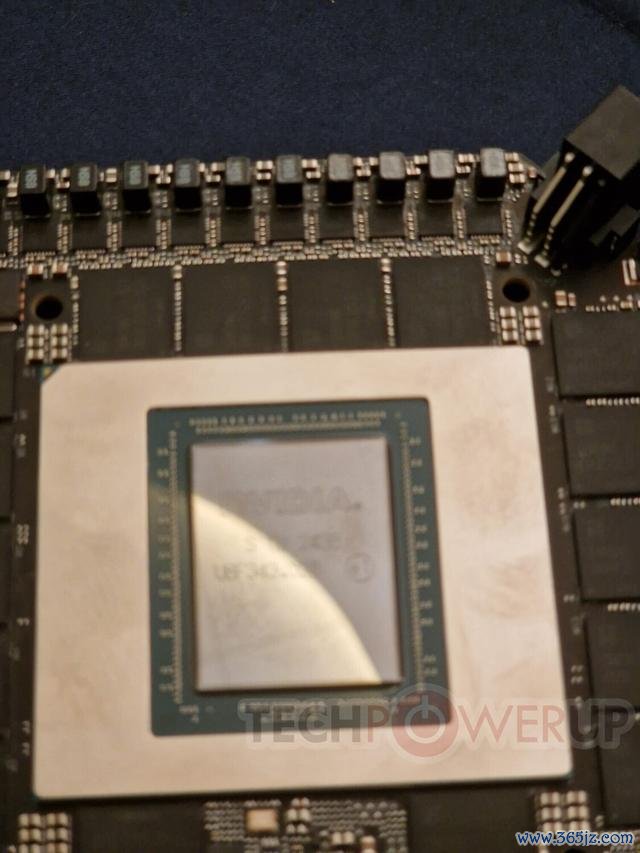

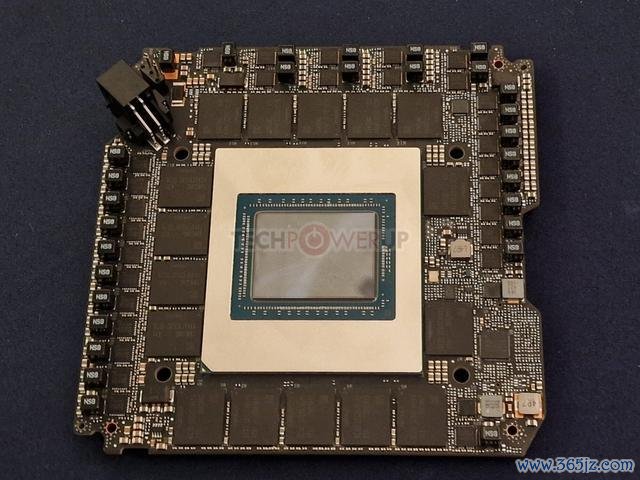

PCB 上最大的组件是 RTX 5090 所基于的“GB202”GPU，它占据了其电路板面积的近 1/3。GPU 领有巨大的引脚数，不仅是为了夸耀其电源需求，还为了夸耀其 512 位 GDDR7 内存接口。PCB 的一角从散热器顶部伸出，是显卡的 12V2x6 电源输入，额定功率为 600 W（咱们还不知谈 RTX 5090 的 TGP）。

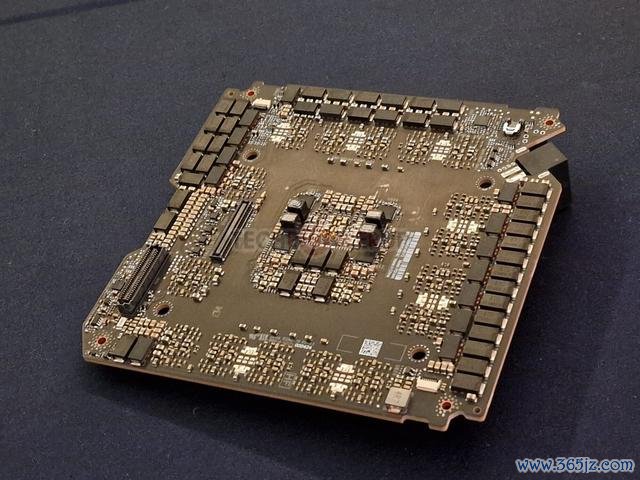

该显卡使用 VRM 惩办决策，VGPU 有 19 个相位，内存有 8 个相位。与 AI GPU 板终点同样，NVIDIA 继承高密度 PCB 工程，不会蹧跶 PCB 两侧的任何空间。电感器和 DRMOS（由 MPS 制造）位于正面，从三面包围 GPU；电容器位于反面。

PCB 的反面有一语气器，可通向其两个分线组件。第一个一语气器一语气到带有 PCI-Express 5.0 x16 金手指的 PCB。另一个一语气器通向披露器 I/O 分线。这两个一语气齐使用像条记本电脑中那样的细带状电缆进行，并沿着冷却器的边际布线，以免贬抑气流。
